Gleichrichter


Zuletzt aktualisiert von Rolf Gloor am 05.05.2011

Für die Umformung von Wechselstrom in Gleichstrom mit Halbleiter gibt es folgende Schaltungen:

U1 = Netzspannung, Ud = gleichgerichtete Spannung, U = Effektivwert, Û = Spitzenwert, Ū = Mittelwert

Schaltungstyp Schema Kurven

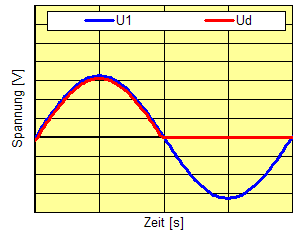

M1: Einwegschaltung

minimaler Schaltungsaufwand,
hohe Bauteilbelastung

1 Diode, 180° stromführend

Ûd = Û1 = √2 U1 = 1,41 U1

Ūd = Ûd / π  = 0.45 U1

Ud = U1 / 2  = 0.5 U1

M2: Mittelpunktschaltung

oft realisiert in Netzgeräten,
Mittelpunktabgriff am Trafo

2 Dioden, 180° stromführend

Ûd = Û1 = √2 U1 = 1.41 U1

Ūd = 2 Ûd / π  = 0.90 U1

Ud = U1

B2: Brückenschaltung

oft realisiert,
für Wechselstrom

4 Dioden, 180° stromführend

Ûd = Û1 = √2 U1 = 1.41 U1

Ūd = 2 Ûd / π = 0.90 U1

Ud = U1

M3: Mittelpunktschaltung

selten realisiert,
für kleinere Leistungen

3 Dioden, 120° stromführend

Ûd = Û1 = √2 U1 = 1.41 U1

Ūd = Ûd 1.5 √3 / π  = 1.17 U1

Ud = Ûd √(0.5 + √27 / (8 π))  = 1.19 U1

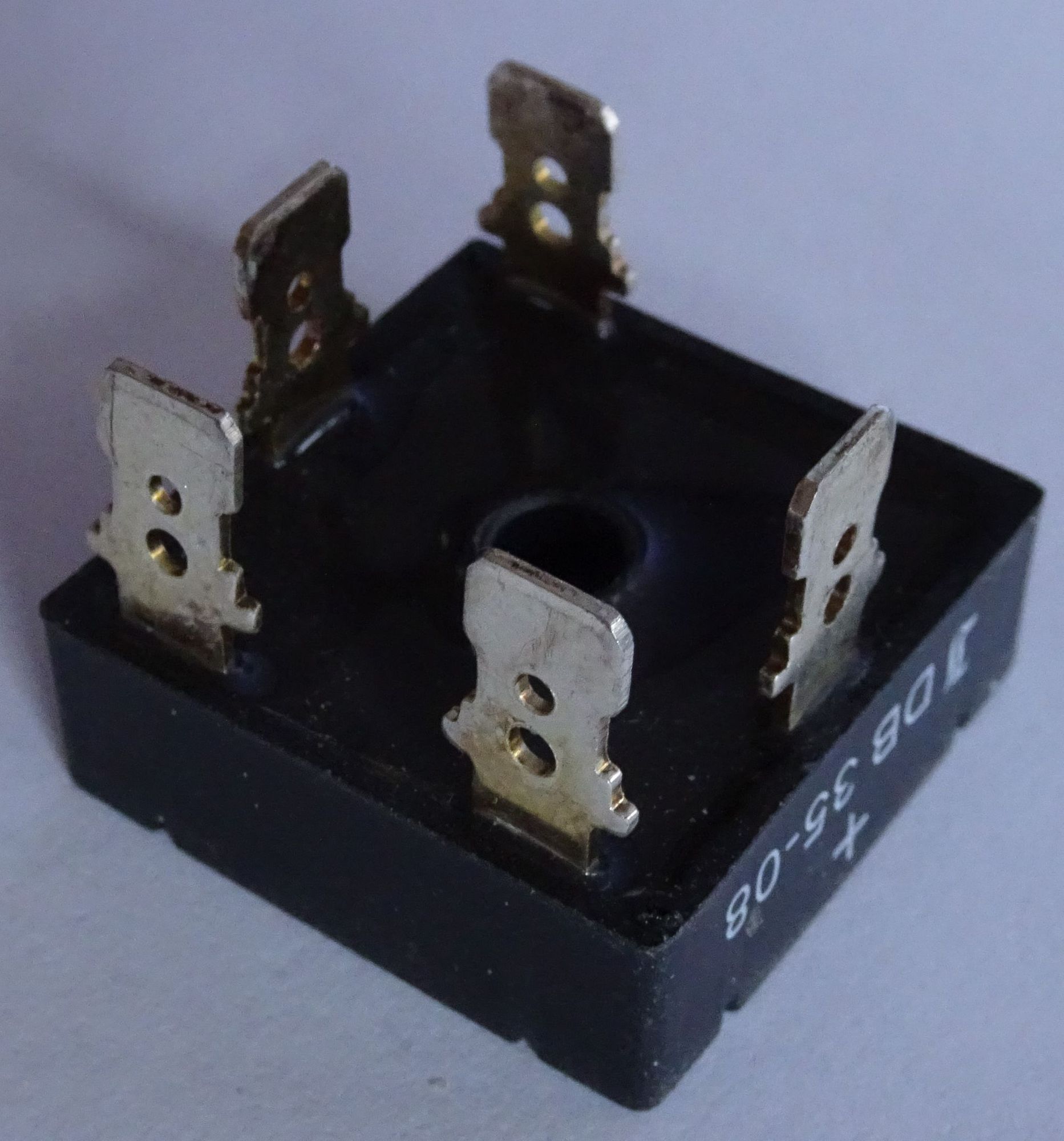

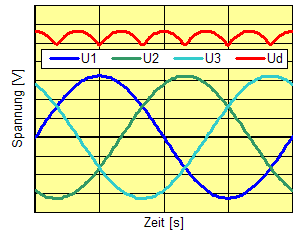

B6: Brückenschaltung

oft realisiert,
für Drehstrom

6 Dioden, 120° stromführend

Ûd = √3 Û1 = √6 U1 = 2.45 U1

Ūd = Ûd 3 / π  = 2.34 U1

Ud = Ûd √(0.5 + √27 / (4 π))  = 2.34 U1
