Drehmomenterzeugung in einem Motor


Zuletzt aktualisiert von Rolf Gloor am 08.09.2011

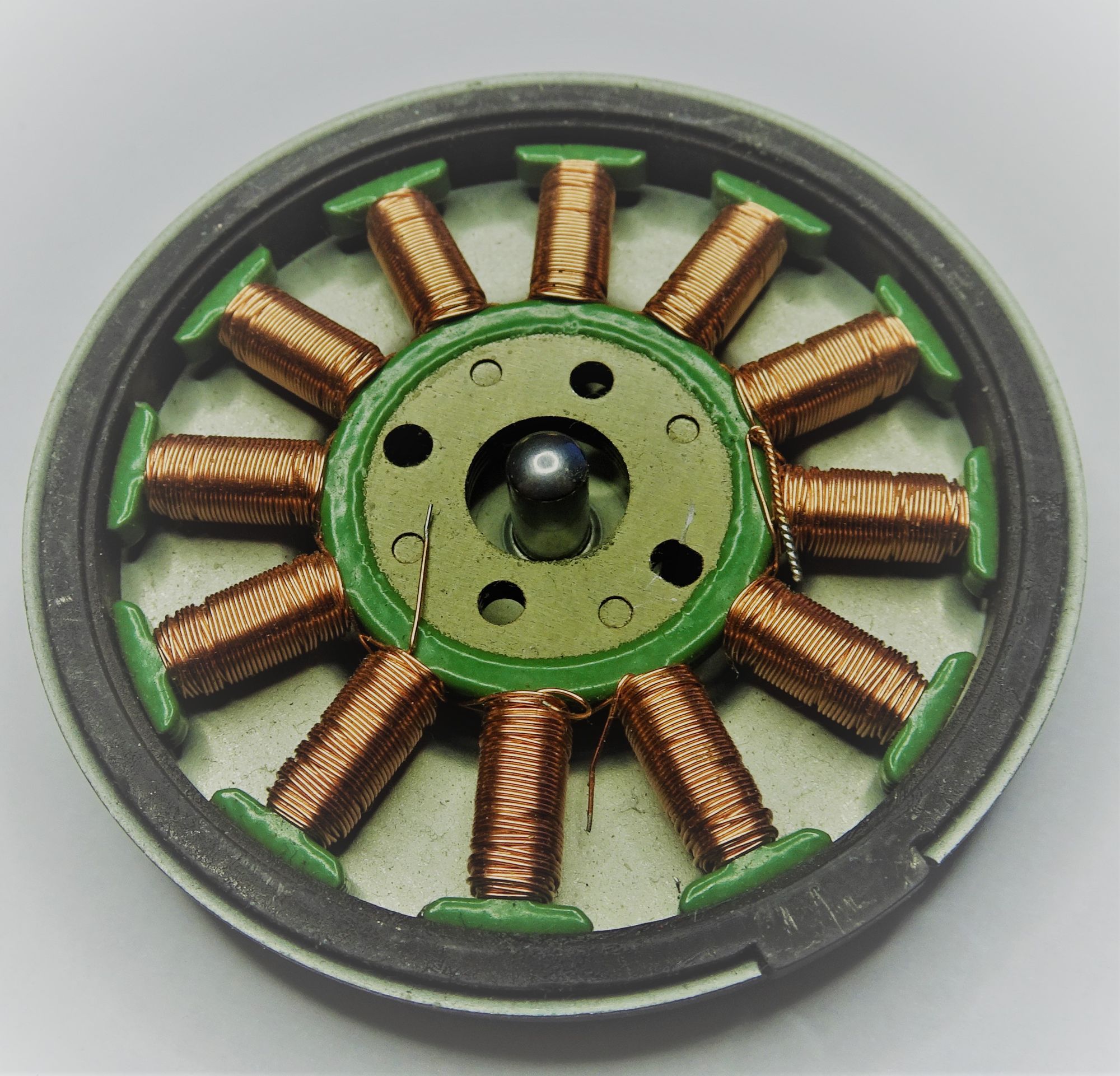

  Ein Elektromotor ist ein elektromagnetischer Energiewandler. Der eine Teil des Motors ist fest (Stator), der andere Teil beweglich (Rotor). Bei den meisten Motoren ist der Rotor innen, und überträgt mit einer Welle sein Drehmoment an die Last.

Das Drehmoment wird im Luftspalt (zwischen Stator und Rotor) erzeugt. Bei fast allen elekrischen Maschinen (Ausnahme Reluktanzmotoren) entsteht es vor allem durch die Kraft, welche auf die Stromleiter im Magnetfeld ausgeübt wird (Lorentzkraft). Das Magnetfeld wird entweder durch Elektromagnete (Erregerwicklung) oder mit Permanentmagneten gebildet. Lokal gesehen wirkt eine Schubkraft, deren Grösse proportional zum Magnetfeld und zum Strombelag ist. Die maximale Stärke des Magnetfeldes ist durch die Sättigung des Eisens im Bereich von 1.8 Tesla begrenzt. Die Wärme, welche im Stromleiter entsteht, muss abgeführt werden. Somit ist die maximale Schubkraft begrenzt (bei Normmotoren selten über 30 kN/m²). Das Drehmoment an der Motorwelle ergibt sich aus dem Produkt Schubkraftdichte mal Luftspaltfläche mal Hebelarm, es ist somit proportional zum Rotorvolumen.

drehmomenterzeugung_motor

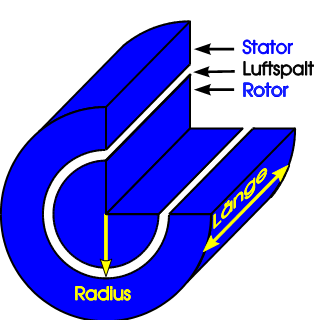

Zwischen Stator und Rotor liegt der Luftspalt.

drehmomenterzeugung_kraft_rotor_stator

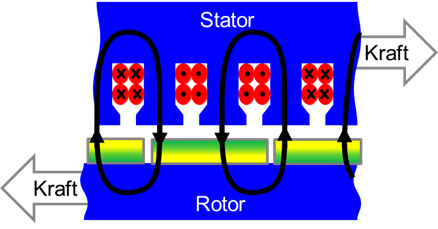

Krafterzeugung im Luftspalt des Motors.

Mit der Induktion [Vs/m²], dem Ankerstrombelag [A/m], dem Rotorradius [m] und der Rotorlänge [m] rechnet sich das Drehmoment [Nm]. Das Drehmoment ist proportional zum Rotorvolumen (bei den üblichen Innenläufern).

Beispiel Asynchronmaschine

Diese Theorie lässt sich am einfachsten an den normierten Asynchronmotoren überprüfen. Vergleicht man die Leistung von 2 und 4-poligen Motoren, so sieht man, dass ein 4-poliger Motor oft die gleiche Leistung hat, wie ein gleichgrosser 2-poliger Motor. Dieser braucht dafür aber die doppelte Drehzahl. Der 4-polige Motor hat einen grösseren Rotor (erkennbar am grösseren Trägheitsmoment) und dadurch ein etwa doppelt so grosses Drehmoment.

drehmomenterzeugung_motor_2pol

drehmomenterzeugung_motor_4pol

Der 4-polige Motor (rechts) hat ein grösseres Drehmoment als der 2-polige,
weil er für den magnetischen Fluss weniger Statoreisen braucht.
